概要
AIカメラシステムに最適な小型ISP(Image Signal Proccesing)IPです。
また、ソニーセミコンダクタソリューションズ株式会社製高感度イメージセンサー「IMX390」のHDR機能に対応し雨や霧、逆光などの厳しい環境でもノイズが少なく、また広いダイナミックレンジを持つ高感度カメラにも対応可能です。
サンプル動画

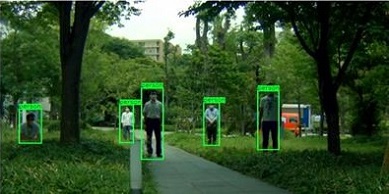

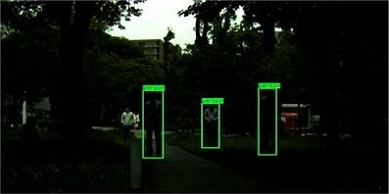

DMP製カメラモジュールとZIA ISPを組み合わせ、ハイダイナミックレンジ(HDR)機能のオン/オフを比較した動画に対して、AIによる物体検出処理を行っています。歩行者を検出してトラッキングしていますが、HDR機能をオンにした場合は歩行者が木陰に入った後も継続して検出ができています。
サンプル画像
DMP製カメラモジュールとZIA ISPを組み合わせ、 ハイダイナミックレンジ(HDR)とダイナミックレンジの圧縮(DRC)機能のオン/オフを比較した画像です。
HDR / DRC機能オフ
HDR /DRC機能オン
特徴
ソニー製イメージセンサーに対応
ソニー製高感度イメージセンサ―IMX390の1920×1080 30fpsフルHDセンサーに対応しています。
ダイナミックレンジの圧縮/トーンマッピング演算子サポート
IMX390カメラモジュールと組み合わせることで120dBのハイダイナミックレンジを実現することが可能です。
各種パラメータ調整が可能
下記の各種パラメータを調整可能なISPパイプラインを構成しています。
・デモザイク処理
・欠陥画素補正
・スケーラ
・フォーマット変換
・ダイナミックレンジの圧縮/トーンマッピング演算子
・ガンマ補正
・自動WB補正/自動ゲイン調整/自動露出補正
・フレームバッファ
低レイテンシー、小サイズ
※ 詳細についてはお問合せください。
仕様
| 対応フォーマット | MIPI CSI2 UHD 3840×2160@60fpsサポート RAW Bayer / RGGB / RCCB |
|---|---|
| 入出力データI/F |
AMBA AXI-Stream master/slave protocol |
| レジスタ制御I/F |
AMBA AXI-Lite |
| 対応デバイス |
ASIC / ASSP / SoC / FPGA / DMP製カメラモジュール (詳細は下記ご参照ください) |
DMP製カメラモジュール
ソニー製IMX390を搭載したDMP製カメラモジュールです。本カメラモジュールと「ZIA ISP」を組み合わせることにより、極めて広いダイナミックレンジとLEDフリッカーの抑制を両立した高画質のカメラシステムを実現しました。ZIA ISPのダイナミックレンジの圧縮/トーンマッピング演算子機能は、ソニー製IMX390イメージセンサーのHDR機能を最大限に引き出すことを可能にし、お客様の高精度な物体認識や視認性の高い安全管理システムの実現をサポートします。
| イメージ センサー |
ソニー製車載用CMOSイメージセンサーIMX390CQV-W 対⾓ 6.67 mm (1/2.7 型) 正⽅画素型 RGGB フィルタ配列 CMOS イメージセンサー |
|---|---|
| レンズ |
ソニー製車載用CMOSイメージセンサーIMX390CQV-W 対⾓ 6.67 mm (1/2.7 型) 正⽅画素型 RGGB フィルタ配列 CMOS イメージセンサー |
| 画素数 |
FHD: 1920(H) x 1080(V) 約207万画素 |
| 出力IF |
MIPI CSI-2 4lane |
|
フレーム レート |
FHD: 1920 x 1080 30fps |
| ダイナミックレンジ | 120dB |
|---|---|
| 制御 |
I2C |
| 主な機能 |
ハイダイナミックレンジ(HDR)機能 |
| 外形 |
35mm(H) x 41.98mm(V) x 26mm(D) |
| 動作環境 |
-20℃ to 70℃ |
